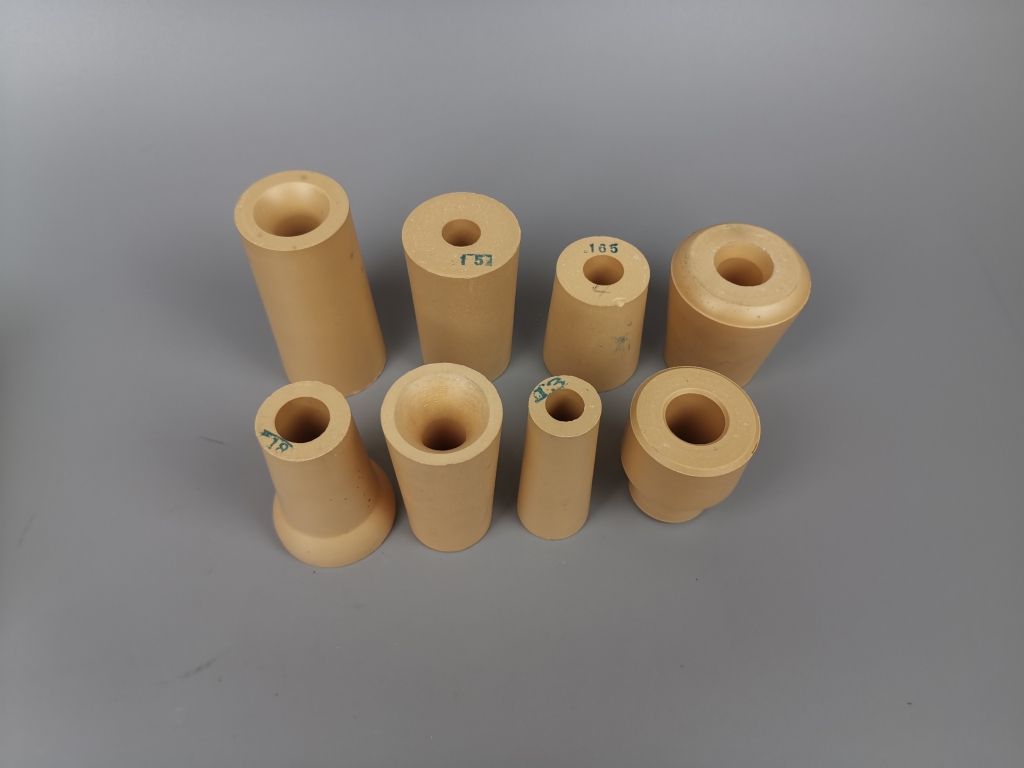

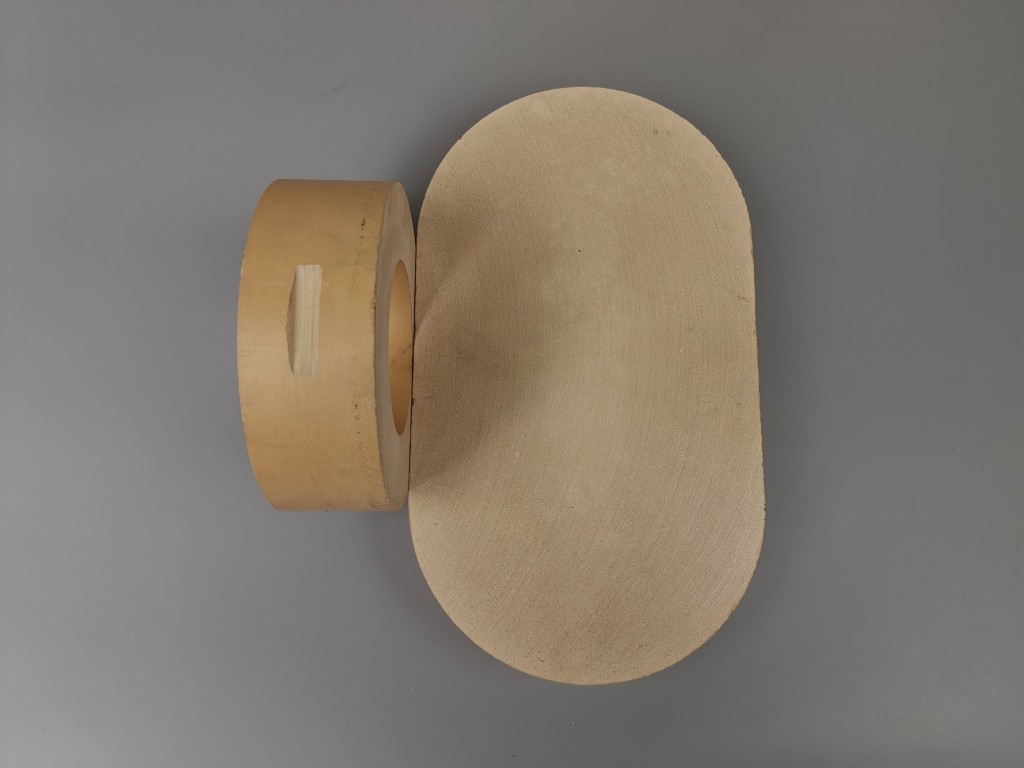

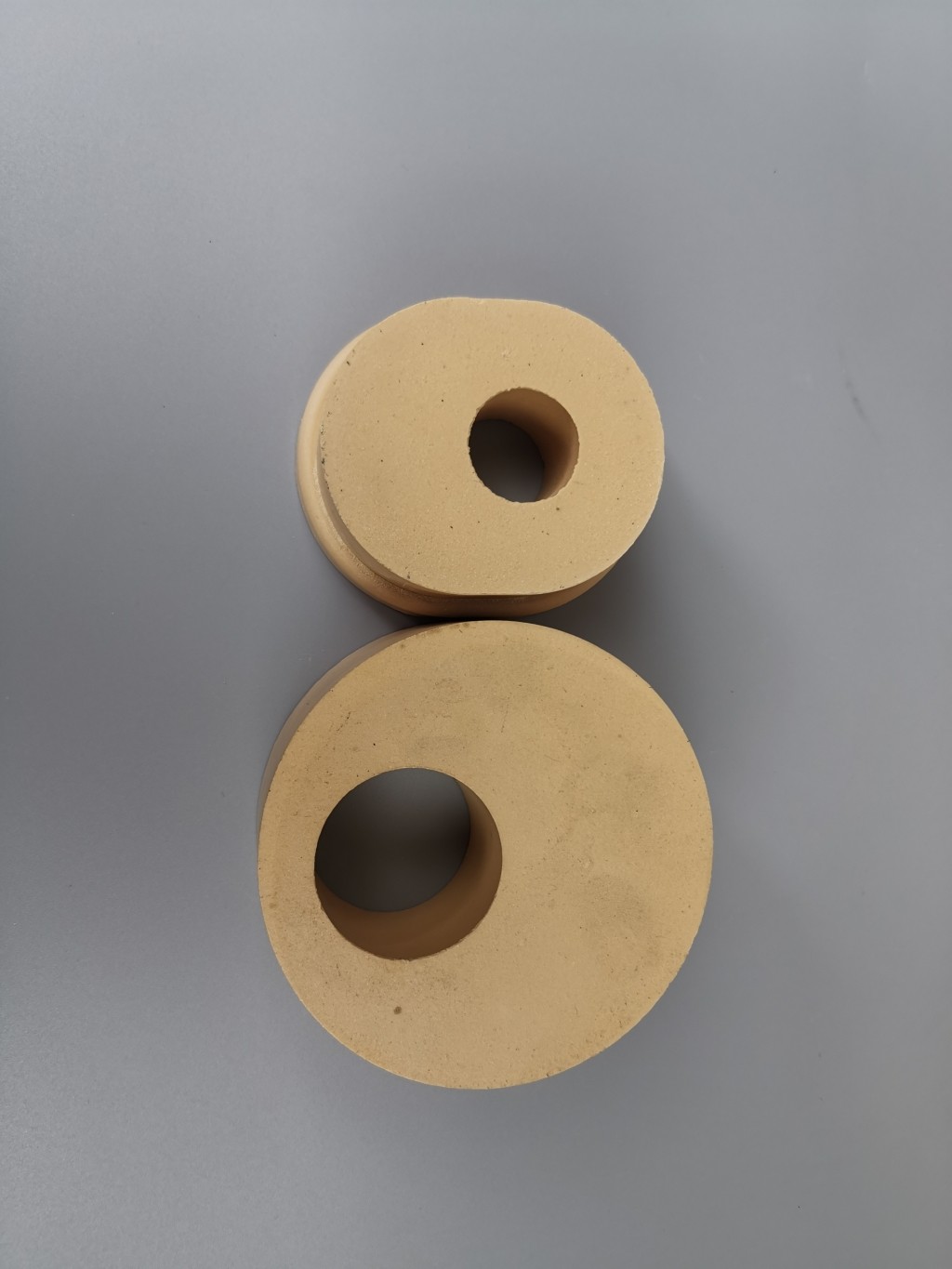

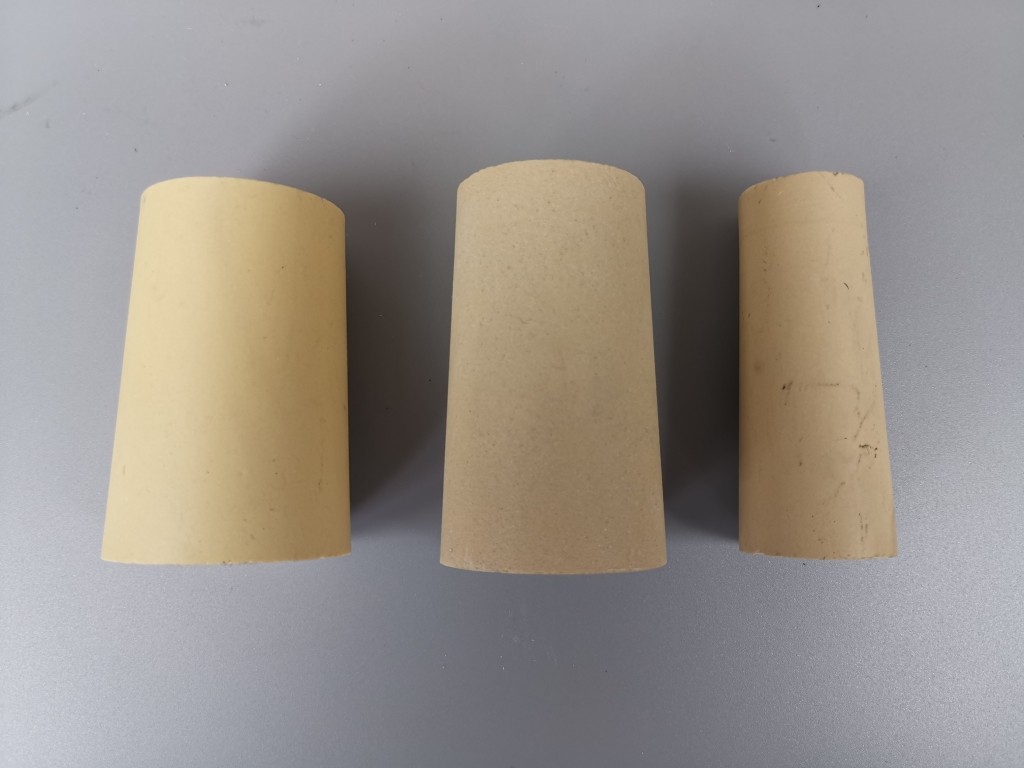

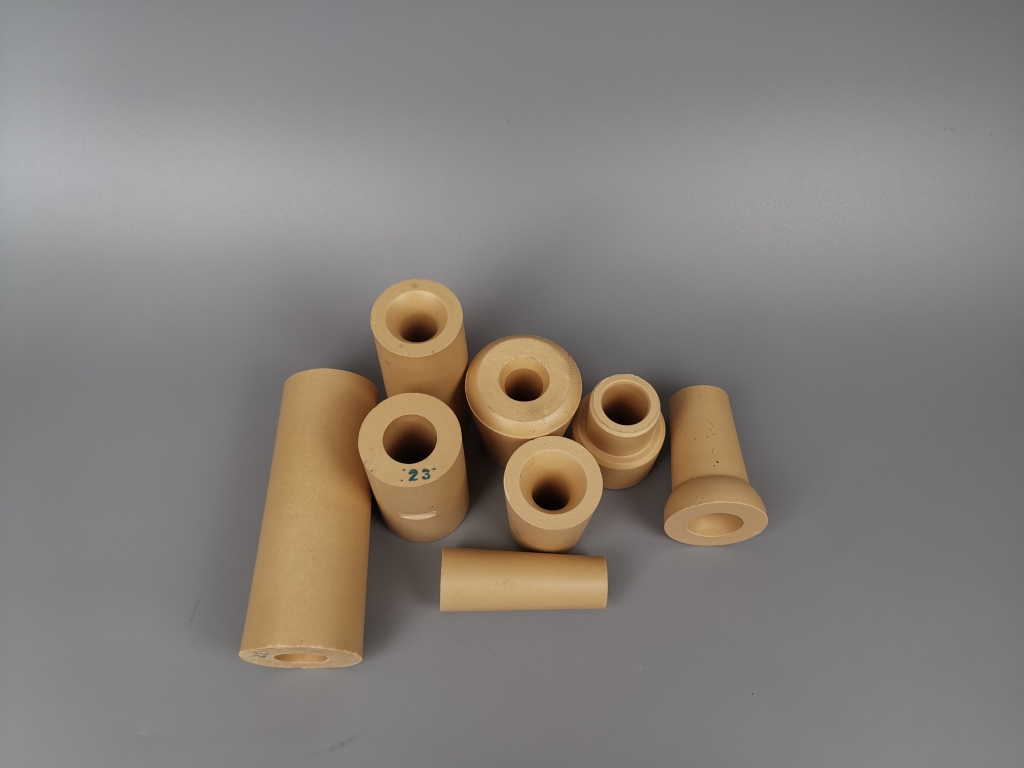

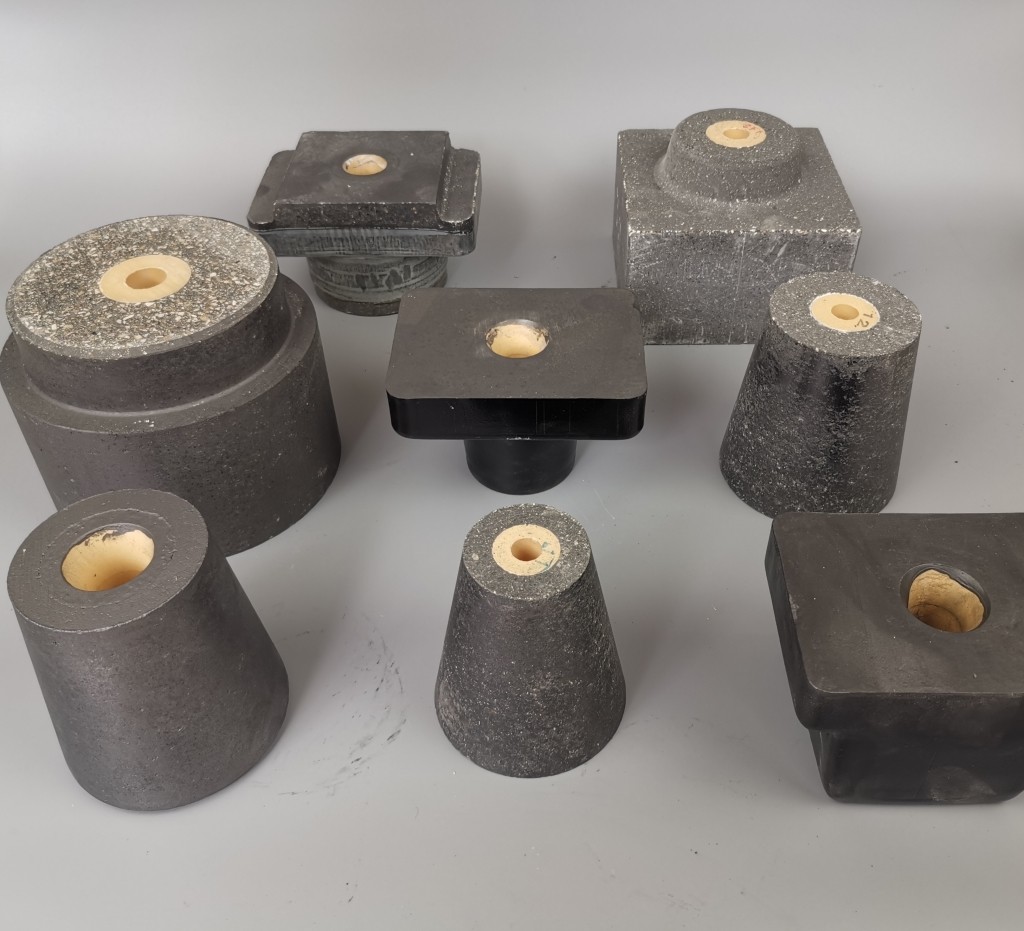

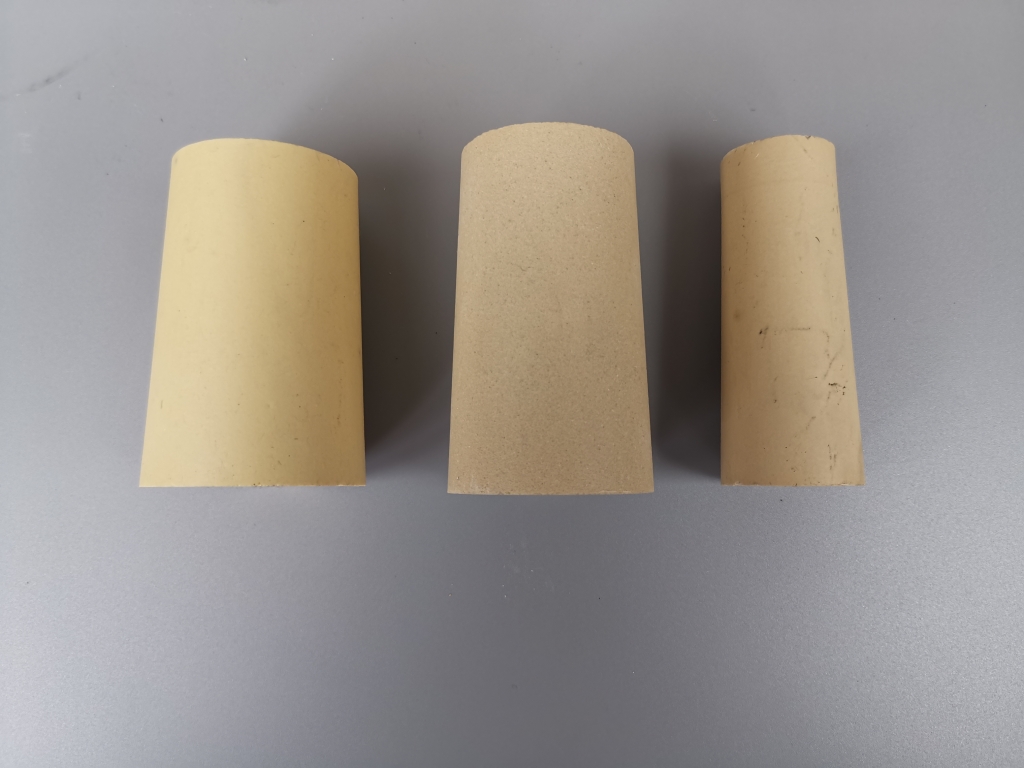

75% 氧化锆水口
75%含量的氧化锆水口采用澳大利亚锆英砂为主原料，加入少量的稳定锆，经过1630℃烧制而成。 相对于65%含量的氧化锆水口，75%含量的氧化锆水口在氧化锆含量上更优，SiO2等杂质含量较少。对比65%含量的氧化锆水口，75%含量的氧化锆水口在使用寿命上更优，一般可以达到3-4小时。CT-PMD...
如您对产品有任何需求，可以马上联系我们
产品详情
75%含量的氧化锆水口采用澳大利亚锆英砂为主原料，加入少量的稳定锆，经过1630℃烧制而成。
相对于65%含量的氧化锆水口，75%含量的氧化锆水口在氧化锆含量上更优，SiO2等杂质含量较少。对比65%含量的氧化锆水口，75%含量的氧化锆水口在使用寿命上更优，一般可以达到3-4小时。
CT-PMD4 | CT-PMD5 | CT-PMD6 | |
Physical Properties | |||
Apparent Porosity (%) | 15-20 | 13-15 | 10-13 |
Bulk Density (g/cm3) | ≥3.7 | ≥3.9 | ≥4.2 |
Chemical Analysis(%) | |||
ZrO + HfO | ≥65.0 | ≥75 | ≥85 |
SiO | 30.0 | 25.0 | 20.0 |
TiO2 | 0.2 | 0.2 | 0.1 |
Fe2O3 | 0.5 | 0.05 | 0.05 |
Al2O3 | 0.4 | 0.42 | 0.1 |
CaO | 0.2 | 0.15 | 0.15 |
MgO | 2.5 | 2.4 | 2.4 |
Na2O | 0.03 | 0.01 | 0.01 |
