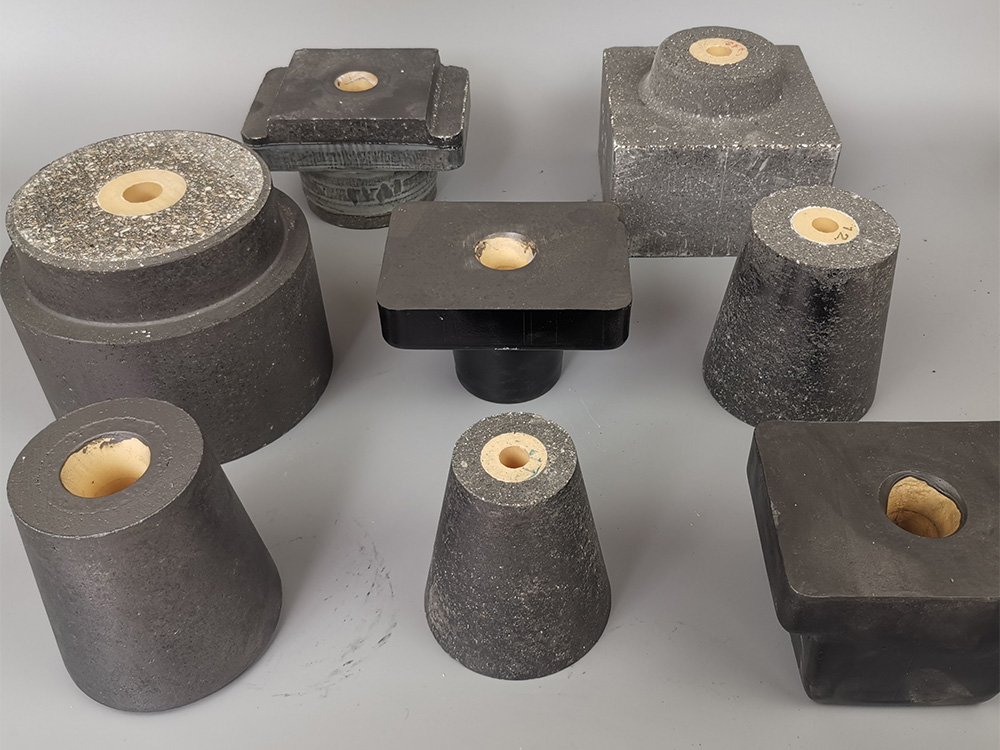

125圆形氧化锆中间包水口
125圆形氧化锆水口是一种复合型的中间包水口，外层采用铝碳材质原料，内层采用氧化锆材质原料。该产品采用压制组装方式，先将内层的氧化锆嵌件烧制好之后，将其填入模具中，然后加入外层铝碳材质原料。 对比火泥粘接的组装方式，此种组装方式大大降低了使用过程中钢液从氧化锆嵌件和铝碳质外层料的缝隙中流出的风...
如您对产品有任何需求，可以马上联系我们
产品详情
125圆形氧化锆水口是一种复合型的中间包水口，外层采用铝碳材质原料，内层采用氧化锆材质原料。该产品采用压制组装方式，先将内层的氧化锆嵌件烧制好之后，将其填入模具中，然后加入外层铝碳材质原料。
对比火泥粘接的组装方式，此种组装方式大大降低了使用过程中钢液从氧化锆嵌件和铝碳质外层料的缝隙中流出的风险。
Zirconia Inserts | Tundish Nozzle Outside | |||||
CT-PMD1 | CT-PMD2 | CT-PMD3 | CTAL75 | CTAL85 | CTAL95 | |
Physical Properties | ||||||
Apparent Porosity (%) | 11-12 | 8-10 | 6-8 | 20 | 18 | 16 |
Bulk Density (g/cm3) | ≥4.9 | ≥5.2 | ≥5.3 | 2.6 | 2.8 | 3.0 |
Chemical Analysis (%) | ||||||
ZrO2 + HfO2 | ≥94.0 | ≥95.5 | ≥96 | / | / | / |
SiO2 | 1.1 | 0.23 | 0.5 | 20 | 13 | 8 |
TiO2 | 0.2 | 0.2 | 0.1 | 3 | 2.1 | 0.3 |
Fe2O3 | 0.5 | 0.05 | 0.05 | 2.5 | 2.0 | 0.58 |
Al2O3 | 0.4 | 0.42 | 0.1 | ≥75 | ≥85 | ≥90 |
CaO | 0.2 | 0.15 | 0.15 | 0.2 | 0.1 | 0.20 |
MgO | 2.5 | 2.4 | 2.4 | 0.2 | 0.1 | 0.06 |
Na2O | 0.03 | 0.01 | 0.01 | 0.6 | 0.5 | 0.3 |
