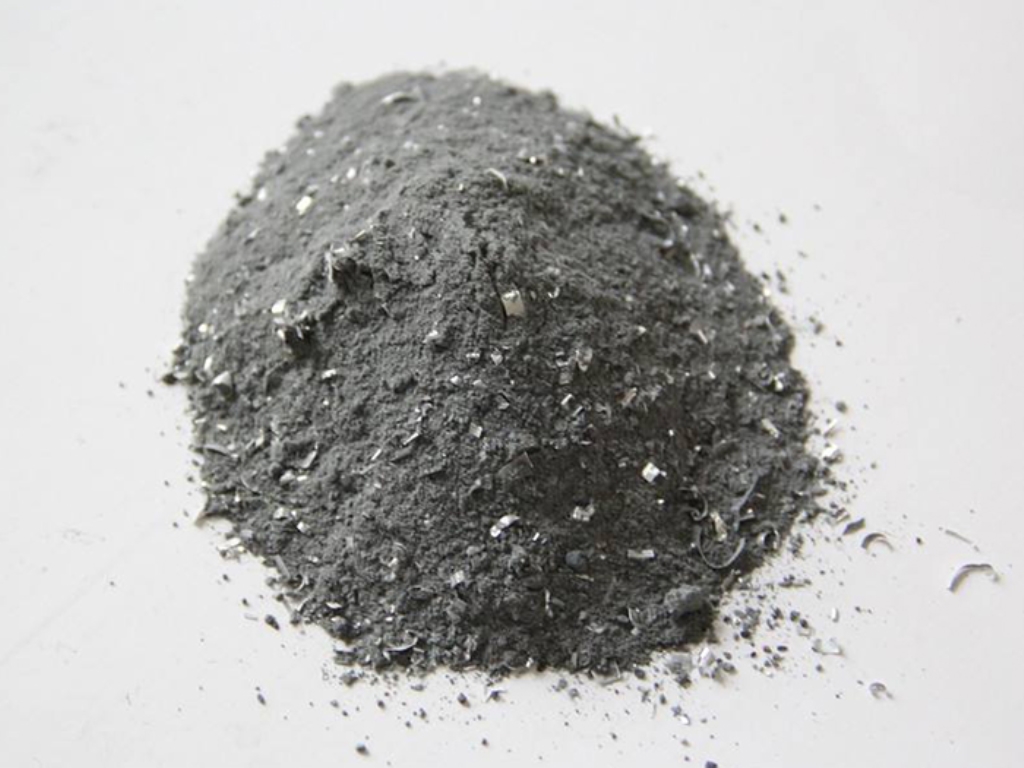

孕育剂是一种可促进石墨化，减少白口倾向，改善石墨形态和分布状况，增加共晶团数量，细化基体组织，它在孕育处理后的短时间内（约5—8分钟）有良好的效果。主要适用于各种情况的一般然件或后期瞬时孕育。

　　作用

　　灰铸铁的力学性能在很大程度上取决于其显微组织。未经孕育处理的灰铸铁，显微组织不稳定、力学性能低下、铸件的薄壁处易出现白口。为保证铸件品质的一致性，孕育处理是必不可少的[1]。

　　铸铁孕育处理所用的孕育剂，加入量很少，对铸铁的化学成分影响甚小，对其显微组织的影响却很大，因而能改善灰铸铁的力学性能，对其物理性能也有明显的影响。良好的孕育处理有以下作用：

　　◆消除或减轻白口倾向；

　　◆避免出现过冷组织；

　　◆减轻铸铁件的壁厚敏感性，使铸件薄、厚截面处显微组织的差别小，硬度差别也小；

　　◆有利于共晶团生核，使共晶团数增多；

　　◆使铸铁中石墨的形态主要是细小而且均匀分布的A型石墨，从而改善铸铁的力学性能。

　　孕育良好的铸铁流动性较好，铸件的收缩减少、加工性能改善、残留应力减少。

　　使用方法

　　1、倒包孕育：将孕育剂加入包内，然后冲入铁水，使其均匀熔化，即可浇注。

　　2、加入量为约为铁液重量1.0-1.8%。
